YOXZL,YOXIIZ,TVAZL,制動輪式: 當前位置：首頁 > 液力偶合器 > 限矩型液力偶合器

YOXZL,YOXIIZ,TVAZL,制動輪式

* 來源 : www.kuaietui.com * 發表時間 : 2018-12-21 16:30:14 * 字體：【大中小】

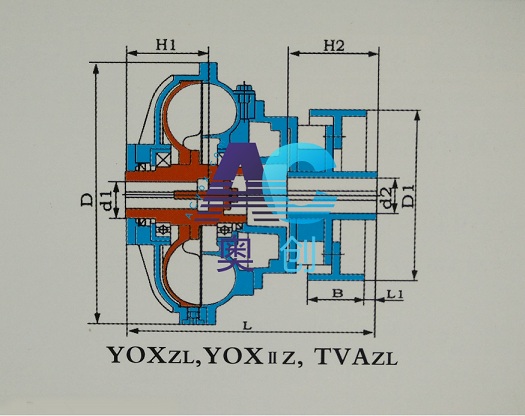

YOXZL,YOXIIZ,TVAZL,制動輪式液力偶合器結構圖

1. 當H1、H2超過表列H1max、H2max時可相應增加L。
2. 制動輪尺寸可另行商議。
3. 圖中軸孔內緊定螺栓為選配件。

4. 型號另表示YOXNZ、YOXFZ

4. 請特別注意：由于各廠家有自己的企業標準，液力偶合器型號的表示不盡相同，但型式結構大同小異，如用戶需要特殊型號尺寸、對過載系數有特殊要求的，可在訂購時注明。

型號 Type No.	Lmin	D	D1	B	L1	輸入端Input side		輸出端Output side		充油量Oil filling(L)		重量(不包括油)Weight w/o oil(kg)	最高轉速Max. speed(r/min)	過載系數 Over load ratio
型號 Type No.	Lmin	D	D1	B	L1	d1max	H1max	d2max	H2max	max.	min.	重量(不包括油)Weight w/o oil(kg)	最高轉速Max. speed(r/min)	過載系數 Over load ratio
YOXZL400	517	φ480	φ315	135	45	φ60	150	φ70	140	9.3	4.65	78	1500	2～2.5
YOXZL420	520	φ495	φ315	135	45	φ60	160	φ70	140	12	6	85	1500	2～2.5
YOXZL450	565	φ530	φ315	135	45	φ70	140	φ70	140	13	6.5	92	1500	2～2.5
YOXZL500	597	φ590	φ315	135	45	φ85	145	φ90	170	19.2	9.6	135	1000	2～2.5
YOXZL500	570	φ590	φ400	170	45	φ85	145	φ90	170	19.2	9.6	158	1500	2～2.5
YOXZL510	639	φ590	φ315	135	45	φ85	160	φ90	170	19	9.5	140	1000	2～2.5
YOXZL510	651	φ590	φ400	170	45	φ85	160	φ90	170	19	9.5	160	1500	2～2.5
YOXZL560	690	φ650	φ315	135	45	φ100	180	φ110	170	27	13.5	181	1000	2～2.5
YOXZL560	651	φ650	φ400	170	45	φ100	180	φ110	170	27	13.5	193	1500	2～2.5
YOXZL562	636	φ634	φ400	170	45	φ110	170	φ110	170	30	15	196	1000	2～2.5
YOXZL562	585	φ634	φ500	210	45	φ110	170	φ110	170	30	15	211	1500	2～2.5
YOXZL600	664	φ695	φ400	170	45	φ100	180	φ130	170	36	18	205	1000	2～2.5
YOXZL600	646	φ695	φ500	210	45	φ100	180	φ130	170	36	18	217	1500	2～2.5
TVAZL650	655	φ740	φ500	210	50	φ130	200	φ130	225	46	27	295	1000	2～2.5
TVAZL650	690	φ740	φ630	265	55	φ130	200	φ130	225	46	27	339	1500	2～2.5
TVAZL750	741	φ842	φ630	265	50	φ150	240	φ150	245	68	34	452	1500	2～2.5
YOXZL866	891	φ978	φ630	265	50	φ160	265	φ160	280	111	55.5	650	1000	2～2.5
YOXZL866	839	φ978	φ710	300	50	φ160	265	φ160	280	111	55.5	725	1500	2～2.5
YOXZL1000	972	φ1125	φ800	340	55	φ160	280	φ160	280	144	72	880	750	2～2.5
YOXIIZ400	556	φ480	φ315	150	10	φ70	140	φ70	140	9.3	4.65	78	1500	2～2.5
YOXIIZ450	580	φ530	φ315	150	10	φ75	140	φ70	140	13	6.5	92	1500	2～2.5
YOXIIZ500	664	φ590	φ400	190	15	φ90	170	φ90	170	19.2	9.6	158	1500	2～2.5
YOXIIZ560	736	φ650	φ400	190	15	φ100	210	φ110	210	27	13.5	193	1500	2～2.5
YOXIIZ650	829	φ740	φ500	210	15	φ125	210	φ130	210	46	27	329	1500	2～2.5
YOXIIZ750	940	φ842	φ630	260	15	φ140	250	φ150	250	68	34	452	1500	2～2.5

注意：由于各廠家有自己的企業標準，液力偶合器型號的表示不盡相同，比如YOXNZ560也可寫作YOXZL560，YOXFZ1000也可表示為YOXZL1000，但型式結構大同小異，規格參數由于篇幅限制并未全部展示，如用戶需要特殊型號尺寸、對過載系數有特殊要求的，可在訂購咨詢時注明。

奧創制動輪液力耦合器的說明（限矩型內輪驅動）
